Componentes de un sistema completo de extracción de polvo
Un sistema de extracción para carpintería o aserradero normalmente incluye varios elementos. Si uno de ellos está mal definido, todo el sistema puede perder eficiencia.
1. Campanas o puntos de captación
Son las bocas de aspiración ubicadas en cada máquina. Deben estar lo más cerca posible de la generación del polvo y orientadas según la dirección real en que se proyectan las partículas.
La geometría de captación importa tanto como el caudal. Una boca mal ubicada puede aspirar aire del ambiente sin capturar correctamente el polvo generado por la herramienta.
2. Ductos de transporte
Los ductos conducen el aire cargado de polvo hasta el sistema de separación o filtración. Deben diseñarse para evitar sedimentación, acumulaciones internas, pérdidas excesivas de carga y obstrucciones.
En polvo de madera, la velocidad de transporte es crítica. Si es baja, el aserrín o la viruta pueden depositarse dentro del ducto. Si es demasiado alta, aumentan ruido, consumo, desgaste y pérdida de carga.
3. Ventilador
El ventilador debe seleccionarse por caudal y presión total, no solo por potencia. Debe vencer la resistencia de campanas, ductos, curvas, derivaciones, ciclón, filtro, silenciadores, válvulas y descarga.
En sistemas con polvo o partículas, también debe considerarse la ubicación del ventilador respecto al colector, el tipo de material transportado y las condiciones de seguridad.
4. Separación previa: ciclón o pre-separador
En procesos con viruta, aserrín grueso o alta carga de material, puede ser conveniente utilizar un ciclón o pre-separador antes del filtro final. Esto reduce la carga sobre las mangas o cartuchos y mejora la operación del sistema.
El ciclón no siempre sustituye la filtración final. Su función habitual es separar partículas gruesas y proteger el filtro posterior.

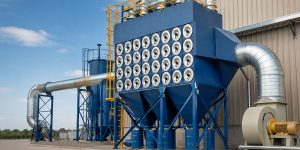

5. Filtro o colector de polvo
El filtro puede ser de mangas, cartuchos u otra tecnología según caudal, tipo de polvo, granulometría, humedad, concentración, mantenimiento y destino del aire.
En madera, los filtros de mangas son una solución frecuente para caudales industriales y cargas importantes de polvo. Los cartuchos pueden ser útiles en sistemas compactos o con polvo fino seco, pero deben evaluarse según la aplicación.
6. Sistema de limpieza del filtro
El sistema de limpieza mantiene la pérdida de carga dentro de valores operativos. Puede ser por pulsos de aire comprimido, limpieza mecánica u otros métodos según el equipo.
Un filtro sin limpieza adecuada pierde caudal, aumenta consumo y puede provocar acumulación de material.
7. Descarga del material
El polvo separado debe descargarse de forma controlada. Según el caso, puede utilizarse bolsa, tambor, tolva, big bag, válvula rotativa, sinfín u otro sistema.
Una descarga mal resuelta puede generar reemisión de polvo, obstrucciones, tareas manuales excesivas o riesgos de acumulación.
8. Seguridad, limpieza y mantenimiento
El polvo fino de madera puede representar riesgo de incendio o explosión si se acumula y encuentra una fuente de ignición. Por eso, el diseño debe considerar limpieza, control de acumulaciones, accesos de inspección, puesta a tierra, fuentes de ignición, descarga segura y criterios de seguridad aplicables.
No debe plantearse como una solución universal. Cada sistema debe validarse según material, proceso, caudal, concentración, ubicación, operación y normativa aplicable.
Un sistema de extracción de polvo para carpinterías y aserraderos debe diseñarse desde las máquinas hacia el colector, no al revés.
El orden lógico es:
- Identificar las fuentes de polvo.
- Definir campanas o puntos de captación.
- Estimar caudales por máquina.
- Determinar simultaneidad.
- Diseñar red de ductos.
- Calcular pérdidas de carga.
- Seleccionar ventilador.
- Definir separación y filtración.
- Resolver descarga del material.
- Evaluar seguridad, limpieza y mantenimiento.
- Documentar operación y revisiones periódicas.
Paso 1: identificar máquinas y puntos de generación
El relevamiento debe incluir todas las máquinas que generan polvo, aserrín o viruta:
- Sierra circular.
- Sierra de mesa.
- Sierra sinfín.
- Escuadradora.
- Cepillo.
- Garlopa.
- Lijadora de banda.
- Moldurera.
- Router CNC.
- Centro de mecanizado.
- Seccionadora
- Puntos de descarga o transferencia.
- Tolvas, cintas o zonas de limpieza.
Cada máquina puede requerir un punto de captación distinto. Algunas ya tienen boca de aspiración incorporada; otras necesitan campana, cerramiento parcial o adaptación.
Paso 2: definir captación en origen
La boca de aspiración debe ubicarse donde el polvo realmente se genera. El objetivo es captarlo antes de que se disperse al ambiente.
Criterios prácticos:
- Acercar la captación al punto de generación.
- Orientarla según la dirección de proyección de partículas.
- Evitar que el operario bloquee el flujo.
- Reducir fugas innecesarias.
- Usar campanas o cerramientos parciales cuando la máquina lo permita.
- Mantener accesibilidad para operación y limpieza.
En máquinas donde la herramienta proyecta material en varias direcciones, puede ser necesario captar en más de un punto.
Paso 3: estimar caudal y simultaneidad
No siempre todas las máquinas trabajan al mismo tiempo. Por eso, el caudal total debe definirse según simultaneidad real.
Ejemplo:
- 10 máquinas instaladas.
- 5 operan habitualmente al mismo tiempo.
- 2 tienen alta generación de polvo fino.
- 1 genera viruta gruesa.
- 2 son de uso ocasional.
El sistema no debería dimensionarse únicamente por cantidad de máquinas instaladas ni por el colector disponible. Debe calcularse por caudal requerido en cada punto, simultaneidad, ductos y pérdida de carga.
Paso 4: diseñar la red de ductos
La red debe transportar aire y material sin sedimentación. Para eso se deben definir diámetros, ramales, pendientes, curvas, transiciones y registros de inspección.
Criterios prácticos:
- Evitar tramos innecesariamente largos.
- Reducir curvas cerradas.
- Usar transiciones suaves.
- Evitar reducciones abruptas.
- Balancear ramales.
- Incorporar registros de limpieza.
- Mantener estanqueidad en uniones.
- Diseñar pensando en mantenimiento futuro.
En polvo de madera, una red mal diseñada puede producir obstrucciones, baja captación en máquinas alejadas y acumulación de material dentro de los ductos.
Paso 5: seleccionar ventilador según caudal y presión
El ventilador debe seleccionarse para el punto de operación del sistema completo.
Debe considerar:
- Caudal total.
- Pérdida de carga de campanas.
- Pérdida de ductos.
- Codos y accesorios.
- Ciclón o separador.
- Filtro limpio y filtro cargado.
- Descarga.
- Posibles ampliaciones.
- Ruido admisible.
- Condiciones del aire transportado.
La potencia del motor no define por sí sola el rendimiento. El ventilador debe trabajar en un punto adecuado de su curva.
Paso 6: definir ciclón, filtro o sistema combinado
Cuando hay viruta o partículas gruesas, el ciclón puede funcionar como pre-separador y reducir la carga sobre el filtro final.
Cuando predomina polvo fino, se debe prestar especial atención al medio filtrante, a la limpieza de mangas o cartuchos y a la pérdida de carga admisible.
En muchos casos, una solución combinada puede ser más robusta:
Captación en máquina → ductos → ciclón/pre-separador → filtro final → ventilador/descarga → sistema de recolección.
La configuración final debe definirse según carga de polvo, granulometría, espacio disponible, mantenimiento, destino del aire y seguridad.
Paso 7: resolver descarga y operación
El material capturado debe descargarse de forma práctica y segura. La descarga puede ser en bolsas, tambores, big bags, tolvas, válvulas rotativas, sinfines u otros sistemas.
La elección depende de:
- Volumen diario de material.
- Tipo de residuo.
- Frecuencia de retiro.
- Espacio disponible.
- Nivel de polvo durante descarga.
- Necesidad de evitar reemisión.
- Riesgos de incendio o explosión.
- Personal disponible para operación.
Un sistema eficiente puede fallar operativamente si la descarga exige demasiada intervención manual o genera polvo secundario.
Paso 8: incorporar seguridad y mantenimiento desde el diseño
En polvo de madera, el mantenimiento no es un aspecto secundario. Forma parte del diseño.
Debe considerarse:
- Rutina de limpieza del taller.
- Accesos a ductos.
- Revisión de filtros.
- Control de diferencial de presión.
- Limpieza de tolvas.
- Revisión de puntos de descarga.
- Control de acumulaciones sobre estructuras.
- Estado de correas, rodamientos y ventilador.
- Verificación de estanqueidad.
- Evaluación de fuentes de ignición.
- Puesta a tierra y electricidad estática cuando corresponda.
- Documentación de revisiones.
Recomendación técnica
La extracción de polvo en carpinterías y aserraderos requiere una visión de sistema completo. No se trata solo de instalar un colector, sino de captar correctamente en cada máquina, transportar el material sin sedimentación, filtrar de forma adecuada, descargar con seguridad y mantener el sistema en condiciones.
Cuando el diseño se basa en el proceso real, el sistema mejora la limpieza, protege la salud de los operarios, reduce paradas por obstrucciones y ayuda a controlar riesgos asociados al polvo combustible.
Para lograrlo, conviene relevar cada máquina, definir simultaneidad, calcular la red, seleccionar correctamente el ventilador y considerar desde el inicio la seguridad y el mantenimiento.
Este artículo tiene carácter orientativo. El diseño definitivo debe validarse según el tipo de madera o tablero procesado, maquinaria instalada, caudales requeridos, condiciones de operación, normativa aplicable y evaluación de riesgos de incendio o explosión.
